SA97減速機重量：SA97減速機重量99公斤，SA97減速機與電機重量分別如下

SA97減速機與1.1KW電機重量189公斤，SA97減速機與1.5KW電機重量192公斤，SA97減速機與2.2KW電機重量201公斤，SA97減速機與3KW電機重量204公斤，SA97減速機與4KW電機重量215公斤，SA97減速機與5.5KW電機重量229公斤，SA97減速機與7.5KW電機重量242公斤，SA97減速機與11KW電機重量285公斤，SA97減速機與15KW電機重量305公斤，SA97減速機與18.5KW電機重量341公斤，SA97減速機與22KW電機重量355公斤。

SA97減速機加油量：可加齒輪油

SA97減速機M3方式安裝加11.4-16L，SA97減速機M2方式安裝加14L，SA97減速機M1方式安裝加7L，SA97減速機M4方式安裝加20.5L，SA97減速機M5方式安裝加15.7L，SA97減速機M6方式安裝加15.7L。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

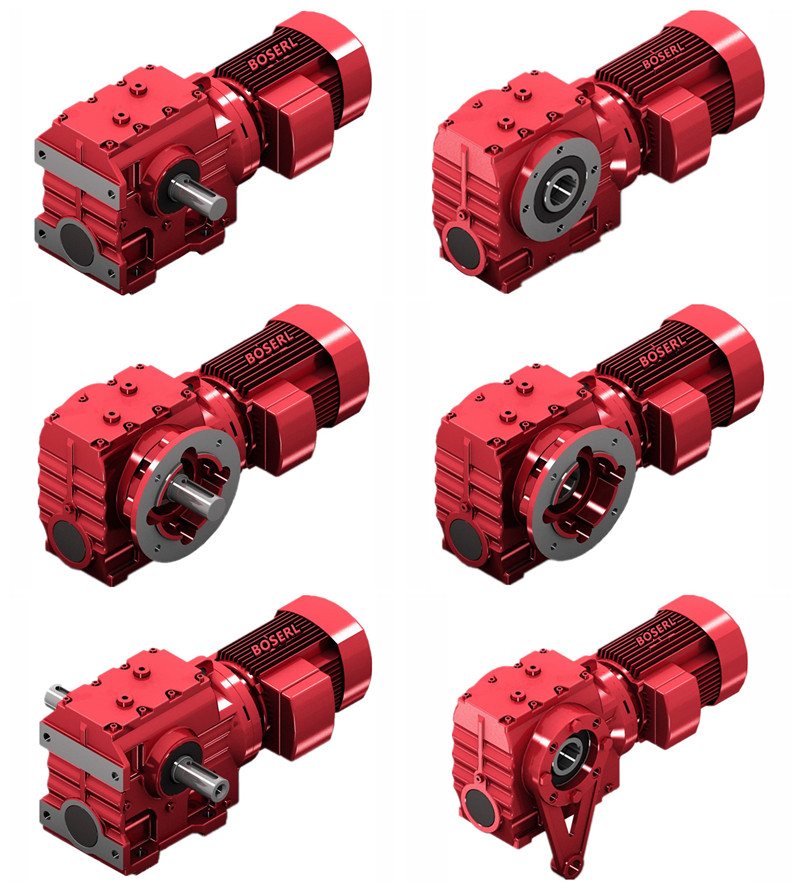

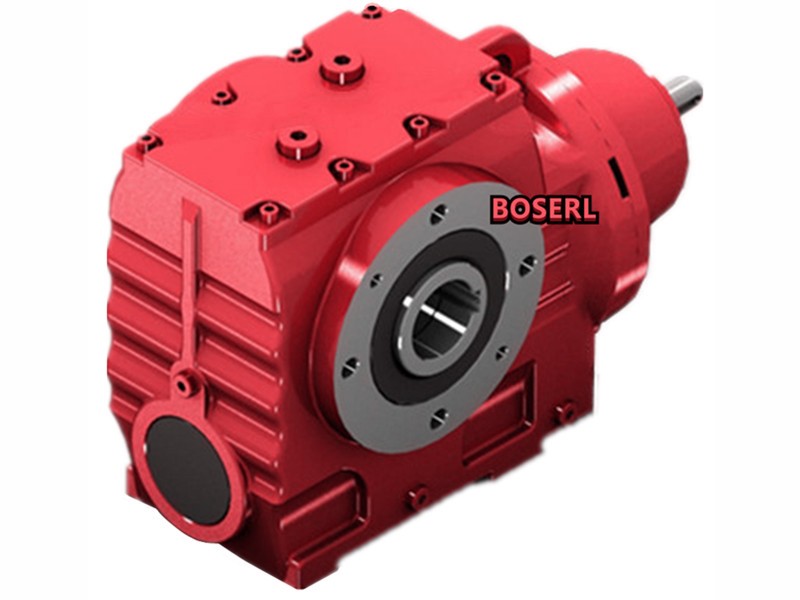

SA97減速機實物圖：圖一為SA97臥式中孔軸斜齒輪蝸輪蝸桿減速電機，圖二S97與自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖三為SA97具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖四為SAF97立式通孔斜齒輪減速機。

SA97減速機型號表示方法：

SA97減速機型號結構SA97-B15KW-4P-減速比-方式安裝-接線盒位置。

SA97減速機性能參數表結構說明：K代表服務系數，T扭力臂，E編碼器，F(xiàn)rame size代表基座規格，HF手動釋放裝置與自鎖功能，TF電機熱保護裝置，SA97，S97，SF97，SAF97減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。

SA97減速機電機接線盒方位說明：本頁附件選型目錄視圖為M1方式安裝，方向?yàn)?從電機尾部的風罩向前看?？商峁㏑(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位?？商峁㏒和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。自鎖減速機

SA97減速機參數：

SA97減速機減速比286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比

SA97減速機輸出轉數4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）

SA97減速機電機可與三相，直流，變頻，剎車，防爆，伺服，交流，單相電機SA97與1.1KW，SA97與1.5KW，SA97與2.2KW，SA97與3KW，SA97與4KW，SA97與5.5KW，SA97與7.5KW，SA97與11KW，SA97與15KW，SA97與18.5KW，SA97與22KW。

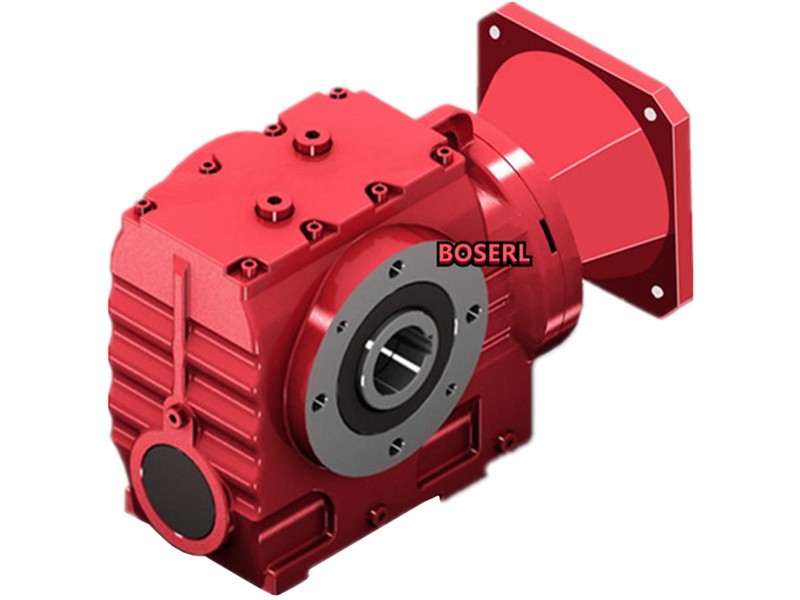

SA97減速機輸出扭矩1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）伺服電機連接減速機

SA97減速機安裝尺寸：高455*寬290*長420

SA97減速機型號：SA97AQA80,SA97AQA100,SA97AQA115,SA97AQA140,SA97AQA160,SA97AQA190,SA97AQH80,SA97AQH100,SA97AQH115,SA97AQH140,SA97AQH160,SA97AQH190,JRTSA97-Y1.1KW,JRTSA97-Y1.5KW,JRTSA97-Y100M4,JRTSA97-Y112M4,JRTSA97-Y11KW,JRTSA97-Y132M4,JRTSA97-Y15KW,JRTSA97-Y160M4,JRTSA97-Y18.5KW,JRTSA97-Y180M4,JRTSA97-Y2.2KW,JRTSA97-Y200M4,JRTSA97-Y22KW,JRTSA97-Y3KW,JRTSA97-Y4KW,JRTSA97-Y5.5KW,JRTSA97-Y7.5KW,JRTSA97-Y80M4,JRTSA97-Y90M4,JRTSA97-YEJ100M4,JRTSA97-YEJ112M4,JRTSA97-YEJ132M4,JRTSA97-YEJ160M4,JRTSA97-YEJ180M4,JRTSA97-YEJ200M4,JRTSA97-YEJ80M4,JRTSA97-YEJ90M4,JRTSA97-YS100M4,JRTSA97-YS112M4,JRTSA97-YS132M4,JRTSA97-YS160M4,JRTSA97-YS180M4,JRTSA97-YS200M4,JRTSA97-YS80M4,JRTSA97-YS90M4,JRTSA97-YVP100M4,JRTSA97-YVP112M4,JRTSA97-YVP132M4,JRTSA97-YVP160M4,JRTSA97-YVP180M4,JRTSA97-YVP200M4,JRTSA97-YVP80M4,JRTSA97-YVP90M4,JRTSA97-YVPEJ100M4,JRTSA97-YVPEJ112M4,JRTSA97-YVPEJ132M4,JRTSA97-YVPEJ160M4,JRTSA97-YVPEJ180M4,JRTSA97-YVPEJ200M4,JRTSA97-YVPEJ80M4,JRTSA97-YVPEJ90M4,EWSA97-Y1.1KW,EWSA97-Y1.5KW,EWSA97-Y100M4,EWSA97-Y112M4,EWSA97-Y11KW,EWSA97-Y132M4,EWSA97-Y15KW,EWSA97-Y160M4,EWSA97-Y18.5KW,EWSA97-Y180M4,EWSA97-Y2.2KW,EWSA97-Y200M4,EWSA97-Y22KW,EWSA97-Y3KW,EWSA97-Y4KW,EWSA97-Y5.5KW,EWSA97-Y7.5KW,EWSA97-Y80M4,EWSA97-Y90M4,EWSA97-YEJ100M4,EWSA97-YEJ112M4,EWSA97-YEJ132M4,EWSA97-YEJ160M4,EWSA97-YEJ180M4,EWSA97-YEJ200M4,EWSA97-YEJ80M4,EWSA97-YEJ90M4,EWSA97-YS100M4,EWSA97-YS112M4,EWSA97-YS132M4,EWSA97-YS160M4,EWSA97-YS180M4,EWSA97-YS200M4,EWSA97-YS80M4,EWSA97-YS90M4,EWSA97-YVP100M4,EWSA97-YVP112M4,EWSA97-YVP132M4,EWSA97-YVP160M4,EWSA97-YVP180M4,EWSA97-YVP200M4,EWSA97-YVP80M4,EWSA97-YVP90M4,EWSA97-YVPEJ100M4,EWSA97-YVPEJ112M4,EWSA97-YVPEJ132M4,EWSA97-YVPEJ160M4,EWSA97-YVPEJ180M4,EWSA97-YVPEJ200M4,EWSA97-YVPEJ80M4,EWSA97-YVPEJ90M4,SLSA97-Y1.1KW,SLSA97-Y1.5KW,SLSA97-Y100M4,SLSA97-Y112M4,SLSA97-Y11KW,SLSA97-Y132M4,SLSA97-Y15KW,SLSA97-Y160M4,SLSA97-Y18.5KW,SLSA97-Y180M4,SLSA97-Y2.2KW,SLSA97-Y200M4,SLSA97-Y22KW,SLSA97-Y3KW,SLSA97-Y4KW,SLSA97-Y5.5KW,SLSA97-Y7.5KW,SLSA97-Y80M4,SLSA97-Y90M4,SLSA97-YEJ100M4,SLSA97-YEJ112M4,SLSA97-YEJ132M4,SLSA97-YEJ160M4,SLSA97-YEJ180M4,SLSA97-YEJ200M4,SLSA97-YEJ80M4,SLSA97-YEJ90M4,SLSA97-YS100M4,SLSA97-YS112M4,SLSA97-YS132M4,SLSA97-YS160M4,SLSA97-YS180M4,SLSA97-YS200M4,SLSA97-YS80M4,SLSA97-YS90M4,SLSA97-YVP100M4,SLSA97-YVP112M4,SLSA97-YVP132M4,SLSA97-YVP160M4,SLSA97-YVP180M4,SLSA97-YVP200M4,SLSA97-YVP80M4,SLSA97-YVP90M4,SLSA97-YVPEJ100M4,SLSA97-YVPEJ112M4,SLSA97-YVPEJ132M4,SLSA97-YVPEJ160M4,SLSA97-YVPEJ180M4,SLSA97-YVPEJ200M4,SLSA97-YVPEJ80M4,SLSA97-YVPEJ90M4,DSZSA97-Y1.1KW,DSZSA97-Y1.5KW,DSZSA97-Y100M4,DSZSA97-Y112M4,DSZSA97-Y11KW,DSZSA97-Y132M4,DSZSA97-Y15KW,DSZSA97-Y160M4,DSZSA97-Y18.5KW,DSZSA97-Y180M4,DSZSA97-Y2.2KW,DSZSA97-Y200M4,DSZSA97-Y22KW,DSZSA97-Y3KW,DSZSA97-Y4KW,DSZSA97-Y5.5KW,DSZSA97-Y7.5KW,DSZSA97-Y80M4,DSZSA97-Y90M4,DSZSA97-YEJ100M4,DSZSA97-YEJ112M4,DSZSA97-YEJ132M4,DSZSA97-YEJ160M4,DSZSA97-YEJ180M4,DSZSA97-YEJ200M4,DSZSA97-YEJ80M4,DSZSA97-YEJ90M4,DSZSA97-YS100M4,DSZSA97-YS112M4,DSZSA97-YS132M4,DSZSA97-YS160M4,DSZSA97-YS180M4,DSZSA97-YS200M4,DSZSA97-YS80M4,DSZSA97-YS90M4,DSZSA97-YVP100M4,DSZSA97-YVP112M4,DSZSA97-YVP132M4,DSZSA97-YVP160M4,DSZSA97-YVP180M4,DSZSA97-YVP200M4,DSZSA97-YVP80M4,DSZSA97-YVP90M4,DSZSA97-YVPEJ100M4,DSZSA97-YVPEJ112M4,DSZSA97-YVPEJ132M4,DSZSA97-YVPEJ160M4,DSZSA97-YVPEJ180M4,DSZSA97-YVPEJ200M4,DSZSA97-YVPEJ80M4,DSZSA97-YVPEJ90M4,BSA97-Y1.1KW,BSA97-Y1.5KW,BSA97-Y100M4,BSA97-Y112M4,BSA97-Y11KW,BSA97-Y132M4,BSA97-Y15KW,BSA97-Y160M4,BSA97-Y18.5KW,BSA97-Y180M4,BSA97-Y2.2KW,BSA97-Y200M4,BSA97-Y22KW,BSA97-Y3KW,BSA97-Y4KW,BSA97-Y5.5KW,BSA97-Y7.5KW,BSA97-Y80M4,BSA97-Y90M4,BSA97-YEJ100M4,BSA97-YEJ112M4,BSA97-YEJ132M4,BSA97-YEJ160M4,BSA97-YEJ180M4,BSA97-YEJ200M4,BSA97-YEJ80M4,BSA97-YEJ90M4,BSA97-YS100M4,BSA97-YS112M4,BSA97-YS132M4,BSA97-YS160M4,BSA97-YS180M4,BSA97-YS200M4,BSA97-YS80M4,BSA97-YS90M4,BSA97-YVP100M4,BSA97-YVP112M4,BSA97-YVP132M4,BSA97-YVP160M4,BSA97-YVP180M4,BSA97-YVP200M4,BSA97-YVP80M4,BSA97-YVP90M4,BSA97-YVPEJ100M4,BSA97-YVPEJ112M4,BSA97-YVPEJ132M4,BSA97-YVPEJ160M4,BSA97-YVPEJ180M4,BSA97-YVPEJ200M4,BSA97-YVPEJ80M4,BSA97-YVPEJ90M4,GSA97-Y1.1KW,GSA97-Y1.5KW,GSA97-Y100M4,GSA97-Y112M4,GSA97-Y11KW,GSA97-Y132M4,GSA97-Y15KW,GSA97-Y160M4,GSA97-Y18.5KW,GSA97-Y180M4,GSA97-Y2.2KW,GSA97-Y200M4,GSA97-Y22KW,GSA97-Y3KW,GSA97-Y4KW,GSA97-Y5.5KW,GSA97-Y7.5KW,GSA97-Y80M4,GSA97-Y90M4,GSA97-YEJ100M4,GSA97-YEJ112M4,GSA97-YEJ132M4,GSA97-YEJ160M4,GSA97-YEJ180M4,GSA97-YEJ200M4,GSA97-YEJ80M4,GSA97-YEJ90M4,GSA97-YS100M4,GSA97-YS112M4,GSA97-YS132M4,GSA97-YS160M4,GSA97-YS180M4,GSA97-YS200M4,GSA97-YS80M4,GSA97-YS90M4,GSA97-YVP100M4,GSA97-YVP112M4,GSA97-YVP132M4,GSA97-YVP160M4,GSA97-YVP180M4,GSA97-YVP200M4,GSA97-YVP80M4,GSA97-YVP90M4,GSA97-YVPEJ100M4,GSA97-YVPEJ112M4,GSA97-YVPEJ132M4,GSA97-YVPEJ160M4,GSA97-YVPEJ180M4,GSA97-YVPEJ200M4,GSA97-YVPEJ80M4,GSA97-YVPEJ90M4,SCA97-Y1.1KW,SCA97-Y1.5KW,SCA97-Y100M4,SCA97-Y112M4,SCA97-Y11KW,SCA97-Y132M4,SCA97-Y15KW,SCA97-Y160M4,SCA97-Y18.5KW,SCA97-Y180M4,SCA97-Y2.2KW,SCA97-Y200M4,SCA97-Y22KW,SCA97-Y3KW,SCA97-Y4KW,SCA97-Y5.5KW,SCA97-Y7.5KW,SCA97-Y80M4,SCA97-Y90M4,SCA97-YEJ100M4,SCA97-YEJ112M4,SCA97-YEJ132M4,SCA97-YEJ160M4,SCA97-YEJ180M4,SCA97-YEJ200M4,SCA97-YEJ80M4,SCA97-YEJ90M4,SCA97-YS100M4,SCA97-YS112M4,SCA97-YS132M4,SCA97-YS160M4,SCA97-YS180M4,SCA97-YS200M4,SCA97-YS80M4,SCA97-YS90M4,SCA97-YVP100M4,SCA97-YVP112M4,SCA97-YVP132M4,SCA97-YVP160M4,SCA97-YVP180M4,SCA97-YVP200M4,SCA97-YVP80M4,SCA97-YVP90M4,SCA97-YVPEJ100M4,SCA97-YVPEJ112M4,SCA97-YVPEJ132M4,SCA97-YVPEJ160M4,SCA97-YVPEJ180M4,SCA97-YVPEJ200M4,SCA97-YVPEJ80M4,SCA97-YVPEJ90M4,MTNA97-Y1.1KW,MTNA97-Y1.5KW,MTNA97-Y100M4,MTNA97-Y112M4,MTNA97-Y11KW,MTNA97-Y132M4,MTNA97-Y15KW,MTNA97-Y160M4,MTNA97-Y18.5KW,MTNA97-Y180M4,MTNA97-Y2.2KW,MTNA97-Y200M4,MTNA97-Y22KW,MTNA97-Y3KW,MTNA97-Y4KW,MTNA97-Y5.5KW,MTNA97-Y7.5KW,MTNA97-Y80M4,MTNA97-Y90M4,MTNA97-YEJ100M4,MTNA97-YEJ112M4,MTNA97-YEJ132M4,MTNA97-YEJ160M4,MTNA97-YEJ180M4,MTNA97-YEJ200M4,MTNA97-YEJ80M4,MTNA97-YEJ90M4,MTNA97-YS100M4,MTNA97-YS112M4,MTNA97-YS132M4,MTNA97-YS160M4,MTNA97-YS180M4,MTNA97-YS200M4,MTNA97-YS80M4,MTNA97-YS90M4,MTNA97-YVP100M4,MTNA97-YVP112M4,MTNA97-YVP132M4,MTNA97-YVP160M4,MTNA97-YVP180M4,MTNA97-YVP200M4,MTNA97-YVP80M4,MTNA97-YVP90M4,MTNA97-YVPEJ100M4,MTNA97-YVPEJ112M4,MTNA97-YVPEJ132M4,MTNA97-YVPEJ160M4,MTNA97-YVPEJ180M4,MTNA97-YVPEJ200M4,MTNA97-YVPEJ80M4,MTNA97-YVPEJ90M4,WXSA97-WSS1.1KW,WXSA97-WSS1.5KW,WXSA97-WSS100M4,WXSA97-WSS112M4,WXSA97-WSS11KW,WXSA97-WSS132M4,WXSA97-WSS15KW,WXSA97-WSS160M4,WXSA97-WSS18.5KW,WXSA97-WSS180M4,WXSA97-WSS2.2KW,WXSA97-WSS200M4,WXSA97-WSS22KW,WXSA97-WSS3KW,WXSA97-WSS4KW,WXSA97-WSS5.5KW,WXSA97-WSS7.5KW,WXSA97-WSS80M4,WXSA97-WSS90M4,WXSA97-WSSB100M4,WXSA97-WSSB112M4,WXSA97-WSSB132M4,WXSA97-WSSB160M4,WXSA97-WSSB180M4,WXSA97-WSSB200M4,WXSA97-WSSB80M4,WXSA97-WSSB90M4,WXSA97-WSSVP100M4,WXSA97-WSSVP112M4,WXSA97-WSSVP132M4,WXSA97-WSSVP160M4,WXSA97-WSSVP180M4,WXSA97-WSSVP200M4,WXSA97-WSSVP80M4,WXSA97-WSSVP90M4,WXSA97-WSSVPB100M4,WXSA97-WSSVPB112M4,WXSA97-WSSVPB132M4,WXSA97-WSSVPB160M4,WXSA97-WSSVPB180M4,WXSA97-WSSVPB200M4,WXSA97-WSSVPB80M4,WXSA97-WSSVPB90M4。
